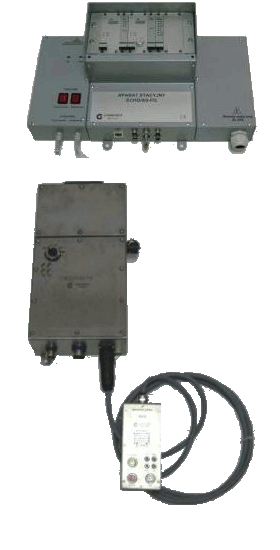

ECHO-FG

Urządzenie bezprzewodowej łączności szybowej ECHO-FG jest przeznaczone głównie do porozumiewania się w szybach głębionych pomiędzy załogą znajdującą się w ruchomym naczyniu szybowym (kuble) a maszynistą wyciągowym oraz do nadawania sygnałów porozumiewawczych i kontroli przylegania sań prowadniczych z naczynia szybowego. System przeznaczony jest głównie do zastosowania w czasie rewizji, jazdy osobistej oraz prac remontowych i konserwacyjnych w szybie.

Urządzenie posiada następujące własności funkcjonalne:
- dwustronna dupleksowa łączność foniczna,
- przesyłanie sygnałów porozumiewawczych i kontrolnych z naczynia do maszyny,
- przesyłanie sygnałów informacyjnych z maszyny do naczynia.

Urządzenie przeznaczone jest do pracy w przestrzeniach zagrożonych wybuchem metanu i/lub pyłu węglowego (wykonanie iskrobezpieczne dla grupy I, kategorii M1). Zasada działania urządzenia, wykorzystującego zjawisko indukcji elektromagnetycznej, jest oparta na wykorzystaniu pętli z lin jako nośnika fal elektromagnetycznych. Jako nośnik mogą zostać wykorzystane: liny nośne i wyrównawcze, liny prowadnicze i ziemia, dodatkowa lina rozciągnięta w szybie i ziemia. W przypadku, kiedy pogłębianie szybu odbywa się nie z powierzchni tylko z poziomu wydobywczego, konieczne jest zastosowanie systemu ECHO-FGi, który różni się od rozwiązania klasycznego zastosowaniem aparatu stacyjnego w wykonaniu iskrobezpiecznym.
